一、水管施工安装

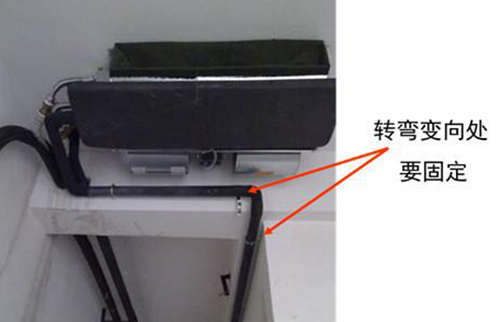

为了将主机、风机盘管以及辅助设备连接起来，就要进行水管施工。这项工作主要包括：吊、支架安装、管道连接、管道试压、管道清洗、排水管安装及试水、管道保温及防护。管道施工需要安装支架或吊架，为了使管道固定可靠不变形，吊架的间距就要按规范施工。

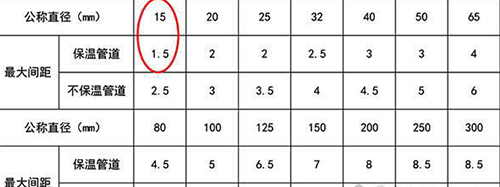

钢管的支吊架安装规范，我们常用的DN15的供水管，吊架的间距不大于1.5米。

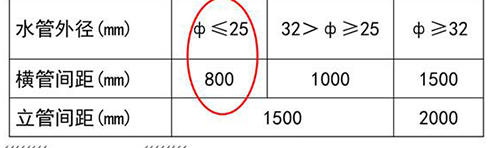

排水管一般是塑料管，吊架的间距比较小，比如25mm以下的间距不大于800mm，间距过大气囊产生。

二、管道试压

试验压力要求：当工作压力小于等于1.0MPa时，为工作压力的1.5倍，但最低不可低于0.6Mpa；当工作压力高于1MPa时，试验压力＝工作压力＋0.5MPa。

管道试压的标准：试压采用的是手动或者电动试压泵，试压合格的标准是：在试验压力下10分钟不漏水，在工作压力下60分钟不漏水。

管道试压时需注意：

第一是系统分隔，就是将试压段的管道与主机和风机盘管隔断，也就是关闭两个截止阀，打开旁通阀；

第二是开启水系统上各排气阀，排尽空气后再关闭，如果是自动排气阀就不需要操作；

三、管道保温：管道试压后要进行保温工作

1、无接口的管和管道铺设同时进行，留出接口、焊点。

2、试压无漏后进行全面保温。

3、穿墙套管与保温水管间填充柔性的不燃材料。

4、阀门、过滤器及法兰部位单独保温以便拆卸。

四、管道清洗

管道试压后要对管道进行清洗，管道清洗的方法如下：

1、应将止回阀的阀芯等拆除，待清洗完成后复位；

2、清洗以出水口水色和透明度与入口目测一致为合格；

3、清洗完成后，清理过滤网并检查是否损坏；

4、再循环试运行2小时以上，且水质正常后才能与空调设备相贯通；

需要注意的是：清洗时也必须使主机和风机盘管与管道分隔。

，

五、管道防护：对于在露天的冷热水管道还要进行保温层的防护，可以用镀锌铁皮或铝箔进行包裹防护，至此水管施工就完成了，方可进行下一步机组配电和通讯施工。

为避免环境温度变化时引起系统管路内压力过大而导致管道破裂，以及防止管道内气锤的产生，在管道系统上增加一压力式水箱。

六、配电及通讯：模块机电源线规格按照说明书要求选取，工程上还需要专门制作一个电气箱，用来安装辅助电加热和水泵的交流接触器。各模块电源是单独控制的，方便机组管理及维修。模块间通讯线串接起来，主模块的这几个端子分别控制辅助电加热、水泵，还有连接水流开关。

七、485通讯线安装要求

1、通讯线要求：RS485 接线必须使用AWG 18～22，线径必须大于0.75mm2，双绞线带屏蔽层，绞距不大于5cm。推荐使用BELDEN,5320FE。

2、手拉手接线要求：各个系统模块都带有用于RS485 连接的A，B 两个端子，外机模块除了A，B两个端子，还有端子G，用于连接通讯线的屏蔽层。屏蔽双绞线必须采用手拉手的接线方式，不允许出现有星形的接线方式。即1 接到2，2 接到3，3 再接到4 为正确；如1 接到2，2接到3，又出现2 接到4则为错误。

3、屏蔽层接线要求：屏蔽层绞接后用胶布包住，防止与地相连，屏蔽层一端与外机控制柜的接地点相连。连接外机模块时，屏蔽层接于端子G。

4、在网络不稳定时，增加120欧与1uF串联的网络终端电阻，将电阻并联安装在网络最后一台机组的A和B通讯端口上。

八、模块控制注意事项：

0号外机为主机，它连接水泵，并进行水流开关检测；其它外机不连接水泵，但仍需连接水流开关，进行水流开关检测。如某从机的水流开关报警，则该从机自动关闭压缩机运行。

网络上的其它机组均以0号机的回水温度为准。

如果0号机组出现水泵报警，则网络上所有机组全部关闭。其它机组则没有水泵报警功能。

不要用空调线控器对任何主机、从机进行操作。

九、机组调试

1、启动前需检查：

检查所有配线的连接情况，所有电气接点应保持清洁及锁紧。

检查机组的电源电压是否正常。

在冷水回路内注满水，注水时系统的排气阀要保持开启状态，注满水后关闭排气阀。

短接流量开关接线，测试水系统。

接通主电源,按控制面板上的ON/OFF按钮启动机组，此时水泵应启动，水在冷水系统中循环，检查所有配管连接处有无泄漏情况。

调整冷水回路中的水流量，检查机组的外部水压（标准机型）或蒸发器压降(无内含水泵的机型)。

停止水泵运转。关掉所有电源。

把流量开关连接到控制盒内端子台上接点。

注意：

a、当水泵运转时，把水流量调整到最大流量的50％，并将流量开关接点调整为开路。请使用欧姆表来验证开关接点的开和关。

b、冬季在环境温度低于16时，请不要切断电源，并在开机前提前24小时预热机组，否则会损坏压缩机。

2、启动步骤：

在以上条件都确认无误之后，逐台进行开机调试，然后全开观察机组运行数据。

确认显示板上电源灯亮，运行和故障灯灭。

若出现故障灯亮的情况，应首先排除故障。

启动水泵，水泵稳定运行3分钟。

若水泵已与机组连锁控制，则不需要此步骤。

选择开机模式，连续按显示板“开/关”键5秒，执行开机命令，开机需输入开机密码。

显示板的具体操作见说明书。若开机出现压缩机异响，应立即切断机组电源，紧急停机。待故障排除后再开机调试。

接通机组电源，按控制面板上的MODE按钮选择制冷或制热，然后按控制面板上的ON/OFF按钮启动机组运行。

运转机组30分钟以上，等到系统运转稳定时，检查以下各项以确保机组的正常运转：

检查机组的水流量和水压力的读数是否稳定并在正常范围内。

测试机组的高低压力。在正常运转时，低压应在85~145psig(0.586~1.0MPa)之间，高压应在290~500psig(2.0~3.45MPa)之间。

检查压缩机电流读数。

检查电源。

测量系统过热度。 在ARI条件(进水温度12.2，出水温度6.7，环境温度35)下，每一回路的正常系统过热为5～8。若任一回路上所测得的过热不在此范围内，则应调整膨胀阀上的过热设定，以取得适当的读数。每次调整膨胀阀后，应等待15到30分钟让新设定值稳定下来。

测量系统过冷度。 在ARI条件下，每一回路的正常系统过冷为5～10。若任一回路上所测得的过冷不在此范围内，则应在检查回路的过热后做必要的调整。若过热正常而过冷不正常，请联系专业维修人员。

若发现系统泄露，应找出泄漏点修理，再充填气态冷媒到回路内。在机组运转时，从低压管充填冷媒，到工作压力正常时为止。若运转压力低，过冷度也低，则表示冷媒不足。

若工作压力显示冷媒过量，则要在液体管处慢慢地回收冷媒（以尽量减少冷冻油流失）。

确定所有感温器均安装在正确位置,感温器毛细管必须牢固固定，以免震动和磨损。

检查机组，清除废弃物、工具和零件。固定所有外壳板金件，包括控制板和压缩机检修盖板，将所有螺丝装回原位。

3、系统检查重点：

a、主机部分：室内风盘同时使用率；单开一台风机盘管的制热量和效果。末端风盘全关时机组的进出水温差需保证在4-6度。

b、水系统部分：主管/支管道管径；PPR管热熔接质量；系统堵时解剖查看。

c、风机盘管部分：进出水温差；送回风温差；听看水流量。

4、负荷配置问题：前提水流量保证。

a、主机的水流量和系统水容量判断：

b、主机水侧换热器的进、出水温度的差值；

c、主机水侧换热器的进、出水压力的差值；

d、水泵的运行电流；

e、在部分负荷时主机制冷或制热时的水温下降或上升的速度；

f、水系统水容量的判断：风机盘管全关时主机制冷或制热时的水温下降或上升的速度。

5、风机盘管水流量的判断：

a、在高速风状态下检查风机盘管的制冷或制热效果；

b、风机盘管的进、出水温度的差值；

c、风机盘管送、回风温度的差值；

d、风机盘管的进水温度与主机水侧出水温度的比较；

e、风机盘管的出水温度与主机水侧回水温度的比较；

f、听风机盘管内水流声；

g、看风机盘管排气阀内的水流动情况。

6、系统保护：

a、低压保护(LP1,LP2)：机组具有低压开关的保护，操作压力低于21±7psig(1.145±0.048MPa)以下时,即停止压缩机的运转，操作压力到达36±7psig(0.248±0.048MPa)时，即自动复位。在开机时会有2分钟的短接，以避免无谓的跳机。

b、高压保护(HP1,HP2）：本机具有高压开关装置的保护，高压压力大于602±22psig(4.15±0.15MPa)以上时，即停止压缩机的运转，压力降低到479±22psig(3.303±0.152MPa)时,即自动复位。

c、冬季防冻功能：在冬季机组处于待机状态时，当水温低于冬季防冻设定温度时，机组自动启动进行防冻运行，并显示"AP"。因此,在冬季易结冰天气下,机组在待机状态时,也应接通机组电源。

7、壳管式换热器防冻：

在制冷状态下，当出水温度小于3时,将关闭压缩机，水泵继续运行，并显示"E3"。（各厂商代码不同）

壳管式换热器高压保护：

对于单压缩机系统制热时，当壳管式换热器侧冷媒压力大于一定值时，将关闭风机或关闭风机和压缩机，并显示"E3"。（各厂商代码不同）

8、电机过载保护：压缩机电机过载、过热保护；水泵电机过载保护；风机电机过热保护；温度探头保护；当温度探头出现故障时，系统将报警且停机。

* 所有报警保护均为手动复位，需先排除故障，按"复位"键或重新开关机，让系统恢复。

9、流量保护：为避免水流量降低而导致蒸发器结冰，蒸发器水管上应设置一流量开关(或其他流量感测装置)。其设定值必须在水量低于系统设计全流量的70％时，立即停止压缩机运转。

10、压缩机保护延时功能：机组开机启动，压缩机至少延时2分钟，中途自动启停、压缩机至少延时3分钟。

11、电加热控制：在机组制热时，当回水温度小于设定值5时(单压缩机机组)或回水温度小于等于设定值6时(双压缩机机组)，启动电加热器，当回水温度大于等于设定值减2时，关闭电加热器。

12、长期性停机：若本系统长期不使用时，停机前应实施以下步骤：

a、检查冷媒配管有无泄漏,若有泄漏,请务必修复。

b、依据厂方建议保养水泵和空气调节设备。

c、排空系统中的循环水，拧开供回水回路中的放水口，拆开机组侧面板，拧开水泵和壳管式换热器底部的放水口，以确保循环水放净。

d、关掉机组和水泵的电源开关。

e、在冬季时，需关闭所有蒸发器的供水阀，打开排水阀和机组管路上的排气阀，以排出蒸发器内的水分，然后再装上排水塞。对于超薄吊顶机，先用排水阀放尽管路的水分，再打开底部的放水阀放尽蒸发器内的残留水。如果冷水管内的水无法完全排出，为避免残留水分结冰而造成机组损坏，可注入适当的防冻液。

13、长期停机后再启动本系统：

打开回水和供水管路的阀门，充注清水到冷水管路。充水时请务必排气，待系统充满水后，关闭排气阀。

短接流量开关的接线，以便测量水系统。

接通机组的电源开关。

按控制面板上的ON/OFF按钮启动机组。冷水在水系统中循环时，检查所有配管接头有无泄漏。

利用平衡阀调整冷水管路的水流,检查机组的水压。

调整流量开关(安装在机组的出水管上)，以确保运转正常。

按控制面板上的ON/OFF按钮启动机组, 停止机组运转。

将流量开关的接线重新接回。

此时，机组即可进行正常运转。

水泵运转时，把水流量调整到最大流量的一半，再把流量开关接点断开。请使用欧姆表来验证开关接点的开和关。

十、其它注意事项：

第一，外机安装要有组合的换热空间，避免机组保护；第二，在水循环系统的最高点或具体突出处安装手动或自动排气阀，以避免水流量减少引起机组保护。

第三，水路清洗时，必须将机组旁通，以免污水进入机组；

第四，冬季不用时，要将系统内的水放掉防止冻坏管道。

第五，冷冻水泵的流量及扬程要足够，防止机组压力异常而保护。

第六，电源线、空开的按选型手册选取，避免过流保护及安全隐患。
